自準直儀測量平面度
發布時間：2021-05-07 17:52:29 | 【
打印】
平面度測試中，采取以線構面的原則。分别測出被測平闆上各條取樣線的直線度，然後再按照劃線原則，及相應的數學處理方法，用取樣線條的直線度曲線，拟合構造整個被測平闆的平面度。

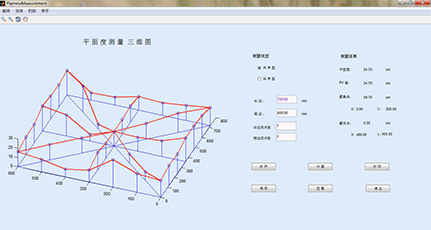

如上圖所示，對被測平闆沿邊線，對角線，中心線取樣，并分表按照a~h編号。分别測試每條直線相對于起測點的直線度，然後再以各條的交點（A~I）為約束，對各條直線進行歸一，進而拟合出整個平闆的直線度。在進行約束歸一時，交點處經過直線最多的點作為第一約束點。在取樣劃線中，可按照實際需要進行取樣，但是務必要保證所取直線有交彙點，為了盡可能精确的反應平闆的平面度，劃線時應具有對稱性，對于特征點特殊取樣。
